Проект в стандартах производителя

Проект в стандартах производителя

 Pекомендуем проект формировать в допустимых размерах завода-производителя следующими этапами:


1 этап. Рекомендуется в режиме эл. переписки - написать»

Заложить в проект нужную модель ограждения  с учетом ее допустимых размеров. По запросу высылаются файлы «элементы конструкций» (сегмент, ворота ,калитка) в одном из 2 форматов - 3D object или SketchUpPro22. Файлы «бетонные блоки» -  в нужном формате.

2 этап.  Согласование детального проекта в режиме    после принятия решения Заказчиком.

Выполняется после завершения первого этапа и предоставления необходимых данных (чертежей, эскизов) для формирования нами детального счет- спецификации, схемы монтажа, 3Д визуализации и др.


Часть 1 –  Применяемые термины:

Для заказа длины указываются расчётные длины заказываемых изделий – это расстояние между наружными гранями поверхностей (расстояние «в свету»), между которыми монтируются изделия. Фактический размер– это расстояние, полученное путём вычитания из расчётного размера монтажных зазоров, установленных производителем. Для заказа высоты указывается фактич. размер.

Стандарт (рекомендация) актуален для части моделей – это параметр заказываемого изделия, при котором сохраняется единый размер промежутков.

Размер столбов для распашных ворот зависит от их площади и указан в таблице для высот в интервале 1,5-2 метра. Для других интервалов информация предоставляется запросу. Рекомендации производителя в части фундаментов и самого монтажа ограждений изложены на странице монтаж».


Часть 2 – Допустимые и рекомендуемые параметры частей ограждений





L *- ДЛИНА (между

столбами, для ворот –

просвет проезда)

H-ВЫСОТА   СТОЛБЫ

СТАНДАРТ

(рекомендация)


модель изделие

размер

между

столбами

мах

высота самого

изделия

мах

размер столба зависит от  S -

площади ворот

рекомендуется шаг длины L

(между столбами) или высоты

(H) изделий

узел

крепежа


 Verticale A   сегмент под заказ 2700 под заказ 2200  80х80

L шаг 100= 2480, 2580,2680

H шаг120 - 1700, 1820, 1940

Nr 1

ворота

распашные

под заказ 5998 под заказ 2200

100х100 для S до 8,9m2;

120х120для S боле8,9м2

L=4370, 4770, 5170, 5570, 5970

H-шаг 120=1700,1820,1940



ворота

откатные

под заказ 5800  под заказ 2200   80х80

L=3940,4240,4860,5260,5660

H-шаг 120=1662,1782,1902


калитка под заказ 1500  под заказ 2200  100х100

L шаг 100 = 820,920....1320, 1420

H шаг 120 -1700, 1820, 1940



  Verticale B/C  сегмент

под заказ

2000

только 1000 или 2000

2020 не используется   Nr 2

ворота

распашные

под заказ 5998 под заказ 2200

100х100 для S до 8,9m2;

120х120для S боле8,9м2

L= 4370, 4770, 5170, 5570, 5970

H-шаг 120=1700,1820,1940



ворота

откатные

под заказ 5800 под заказ 2200 80х80

L=3940,4240,4860,5260,5660

H-шаг 120=1662,1782,1902


калитка под заказ 1500 под заказ  2200 100х100

L шаг 100 = 820,920...1320, 1420

H шаг 120 -1700, 1820, 1940


P1, P2,  P2P,  P46 сегмент под заказ 3000 под заказ 2200 80х80

(P46) L=

2350,2470,2590,2710,2830,2950

Nr 1

ворота

распашные

под заказ 6998 под заказ 2200

80х80 для S до 8,0m2;

100х100для S боле8,0м2

P46 L=4360,4600,4840,5080,5320,

5560,5800



ворота

откатные

под заказ 6498 под заказ 2200 80х80

P46=5010,5130,5250,5370,5490,5

610,573


калитка под заказ 1500 под заказ 2200 80х80

P46=780,900,1020,1140,1260,138

0,1500




P82, P2P,  P102,

DVR, PP64,

сегмент под заказ 2700 под заказ 2200 80х80

(P82) H шаг 95 -1790,1885,1980

(P102) H шаг 115 -1825,1940,2055

Nr 1

ворота

распашные

под заказ 5998 под заказ 2200

100х100 для S*до 8,9m2;

120х120 для S боле8,9м2

стандарт сегментов

ворота

откатные

под заказ 5800 под заказ 2200 80х80

(P82) H шаг 95 - 1777,1872,1967

(P102) H шаг 115- 1792,1907,2022


калитка под заказ 1500 под заказ 2200 100х100  стандарт сегментов

 PS004 -Жалюзи сегмент под заказ  3000 под заказ 2200  80х80 H шаг75 -1827,1902,1977 Nr 3

ворота

распашние

под заказ  6500 под заказ 2200

100х100 для S*до 8,9m2;

120х120для S боле8,9м2

H шаг 75 -1852,1927,2002

ворота

откатгые

под заказ  6000 под заказ  2200 80х80 H шаг 75 -1879,1954,2029
калитка под заказ  15000 под заказ  2200 100х100  H шаг 75 - 1852,1927,2002

 PP302 сегмент под заказ  1250-2500 под заказ    80х80 L=2500  Nr 3

ворота

расрашные

под заказ  6998 под заказ  2200

100х100 для S*до 8,9m2;

120х120для S боле8,9м2

L= 5998, 6998

ворота

откатные

под заказ  6498 под заказ  2200 80х80 L= 5800, 6498
калитка под заказ  1500 под заказ  2200 80х80

 PB01 сегмент под заказ  2940 под заказ    80х80 L=2520,2940 Nr 1

ворота

распашные

под заказ  6998 под заказ  2200 100х100 для S*до 8,9m2;

120х120для S боле8,9м2

L= 5998,   6998

ворота

откатные

под заказ  6498 под заказ  2200 80х80 L= 5800,   6498
калитка под заказ  1500 под заказ  2200 100х100

 PB155 сегмент под заказ  2500 под заказ  1955 80х80 L=2500   Nr 1

ворота

распашные

под заказ  6998 под заказ  2200

100х100 для S*до 8,9m2;

120х120для S боле8,9м2

L= 5998 ,   6998

ворота

откатные

под заказ  6498 под заказ  2200 80х80 L= 5800,   6498
калитка под заказ  1500 под заказ  2200 100х100

 Thermo WOOD, WPC сегмент под заказ

2200wood

1800wpc

под заказ  2200 80х80   Nr 1

ворота

распашные

под заказ  5998 под заказ  2200

80х80 для S*до 8,0m2;

100х100для S боле8,0м2



ворота

откатные

под заказ  5800 под заказ  2200 80х80
калитка под заказ  1500 под заказ  2200 80х80

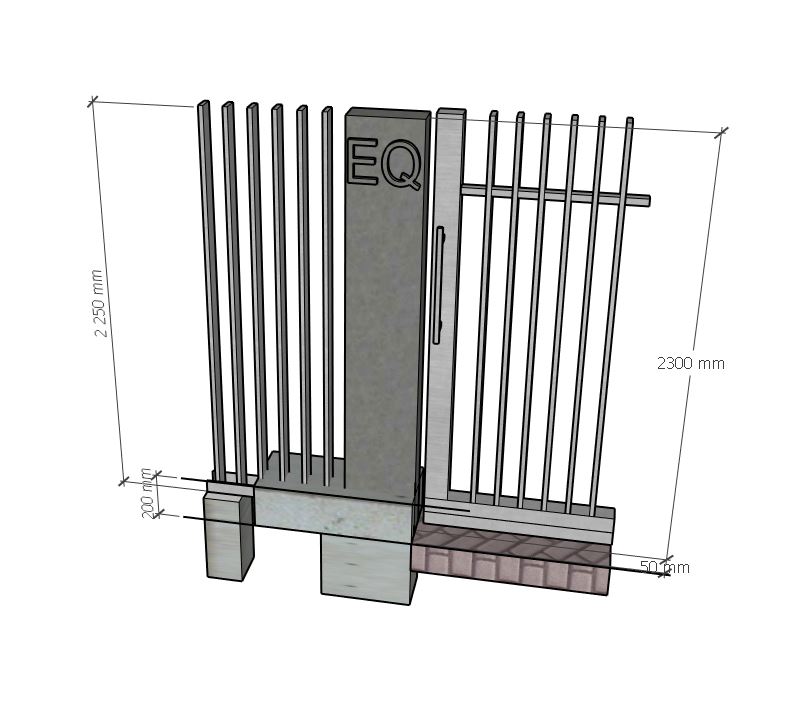

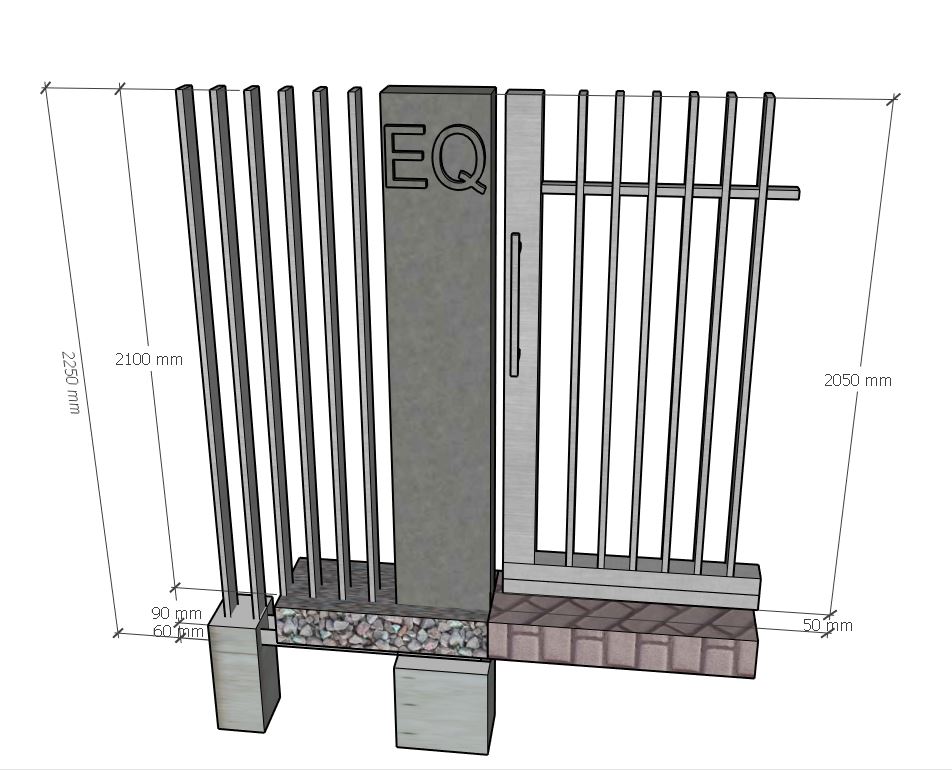

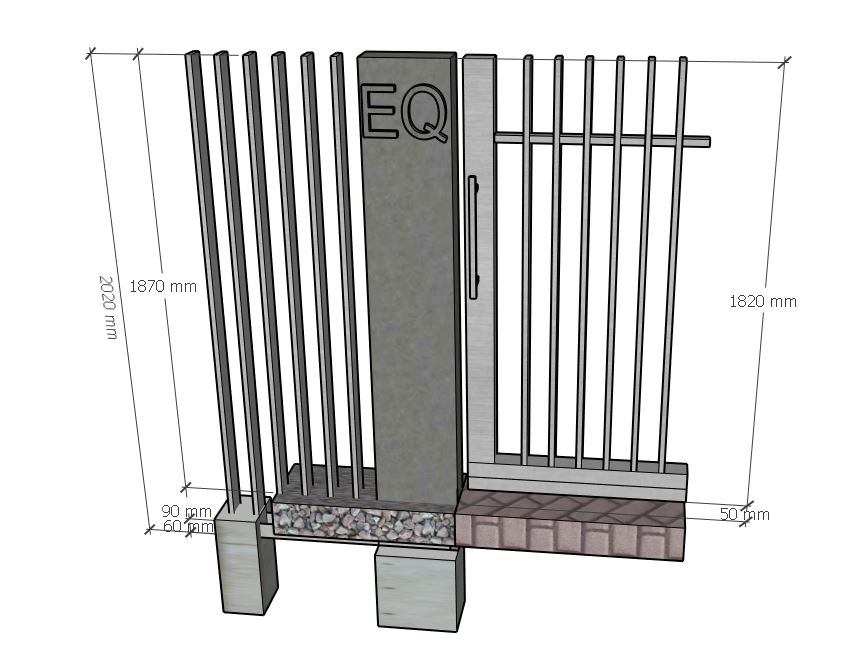

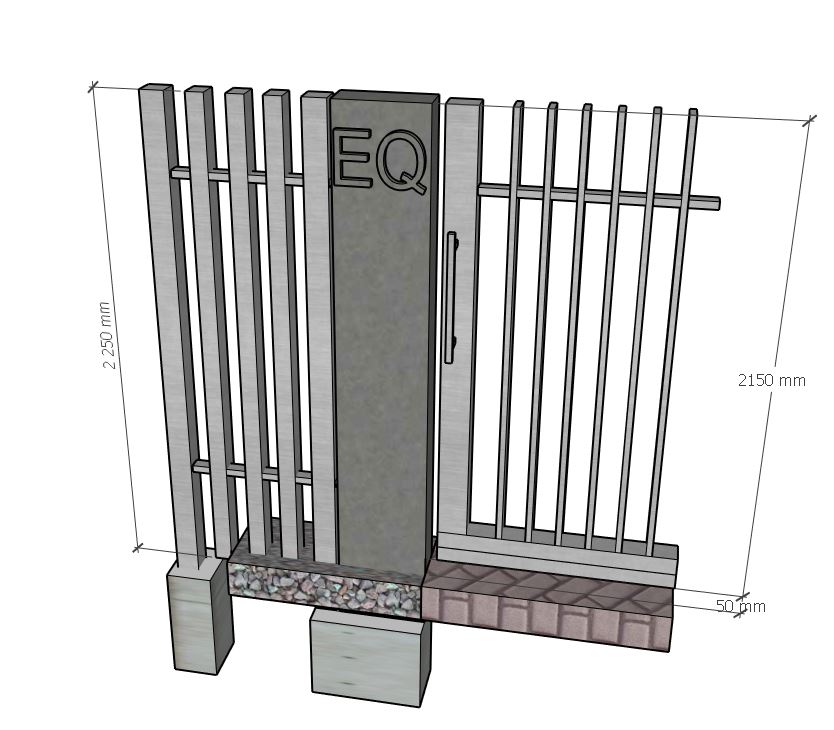

Cтолб-консоль EQ 310х125     под заказ 2270
Cтолб-консоль AUT  330х170     под заказ 2270
Сборный фундамент  2500х200/300х5,5   230   200/300     L=2520
кронштейн 6х3,5            ral 6005, 8017 ,7016 Nr 4
L цветом -  размер сегмента  для использования совместно со сборным фундаментом  Высота ворота/ калитка

Длина столба в комплекте

ворота/калитка


            1400/1599 2250
            1600-1799 2500
            1800-1999 2750
            2000-2249 3000








узел крепежа Nr1

 +/-10mm, т е регулируемая

погрешность  проема 20 мм















Комплектация узлов забора (комплект)

 узел крепежа Nr2

углубляемый в грунт и со

свободной регулировкой высоты



Калитки: 2 столба 80x80 мм ( или 100х100 ) ,  петли 2 шт., интегрированный замок и

ручки, обводка замка из нержавеющей стали, притворная планка (профиль с

фиксатором). Дополнительно по заказу возможна электромагнитная защёлка для замка калитки.

узел крепежа Nr3

  +/-20 ,т е регулируемая

погрешность  проема 40мм



Распашные ворота: 2 столба 80х80 либо 100х100мм в зависимости от площади  ворот,

петли 4 шт., интегрированный замок, обводка замка из нержавеющей стали, ручки,

нижний ограничитель закрытия, фиксатор створок фирмы Locinox!

узел крепежа Nr4

  +/-15, т е регулируемая

погрешность  проема 30мм



Откатные ворота : 3 столба 80x80 мм, 2 платформы с роликами, парковочный ролик,

придерживающие ролики, интегрированный замок, обводка замка из нержавеющей

стали, ручки, специальный профиль с направляющими роликами + «уловитель»
